RM-KZA02智能操控裝置
一、概述
RM-KZA02開關柜智能操控裝置，功能強大、用于0.4kV-35kV 戶內開關柜，取代現有的一次回路模擬圖、溫濕度控制器，高壓帶電閉鎖裝置，全功能語音防誤提示和告警，配有合閘、分閘、儲能、遠方/就地、照明開關。 LCD顯示器，顯示當前溫度、濕度值。可選RS485通訊接口，通訊協議為MODBUS通訊協議。適用于中置柜、手車柜、固定柜、環網柜等多種開關柜。同時本裝置外觀精致，美觀、簡化、美化了開關柜面板，有效地提升開關柜品質。
二、技術指標
工作電源:：AC85～265V/DC110～300V
工作環境溫度：－20℃～＋70℃
工作環境濕度：≤95％RH
溫度測量范圍：－20℃～＋80℃
濕度測量范圍：20％-99％RH
加熱輸出口：有源輸出
報警輸出口：無源輸出
閉鎖輸出口：無源輸出
介質強度：≥AC2000V
絕緣性能：≥100MΩ
溫度精度：≤±1℃
濕度精度：≤±2％RH
動態閃爍頻率：1次/秒
RS485通訊距離：≤1200米
開關量輸入端子和LED數碼顯示關聯關系：動態配置
抗電磁干擾性能：符合IEC255－22的標準規定

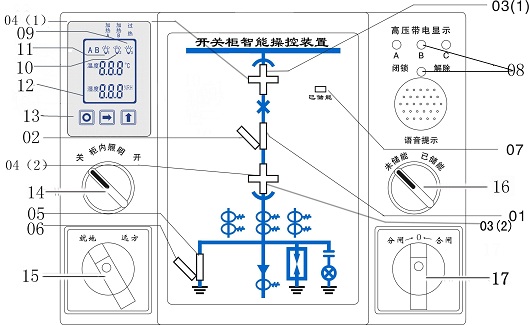

三、模擬顯示部分與功能（注：此面膜圖為常規面膜圖、具體面膜圖以實物為準）
01斷路器合指示 10加熱B指示
02斷路器分指示 11加熱A指示
03（1）、03（2）工作位置指示 12液晶顯示
04（1）、04（2）試驗位置指示 13操作按鍵
05接地開關合指示 14照明開關
06接地開關分指示 15就地/遠方轉換
07儲能指示 16儲能開關
08帶電顯示及閉鎖 17分/合閘轉換開關
09 過熱指示
